Описание
Производитель BIT (ВЕЛИКОБРИТАНИЯ). Химические анкеры BIT-PE специально разработаны для осуществления анкерных креплений высокой надежности в стенах, выполненных из различных видов керамического кирпича (полнотелого, пустотелого), крупноформатных керамических камней и блоков.

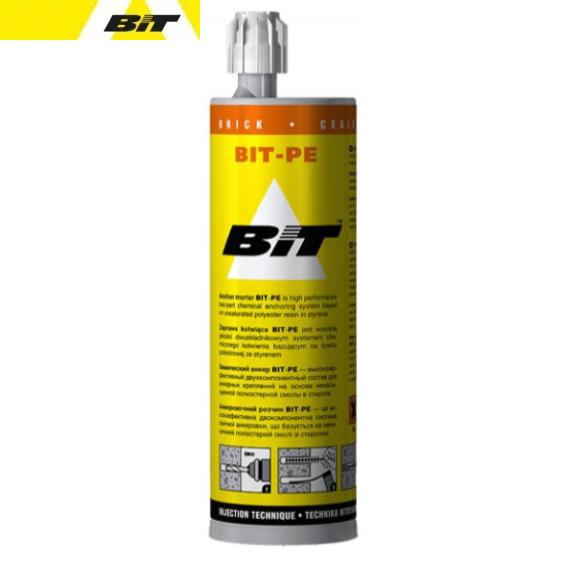

ХИМИЧЕСКИЙ АНКЕР BIT-PE (полнотелый и пустотелый керамический кирпич, поризованная керамика)
Химический анкер BIT-PE - высокоэффективный двухкомпонентный химический состав на основе синтетической быстрооверждаемой полиэстерной смолы в сочетании с металлическими анкерными элементами (резьбовыми шпильками, анкерными болтами, арматурными прутками и т.п.). Химические анкеры BIT-PE специально разработаны для осуществления анкерных креплений высокой надежности в стенах, выполненных из различных видов керамического кирпича (полнотелого, пустотелого), крупноформатных керамических камней и блоков с учетом физико-механических свойств, прочностных характеристик, коэффициентов температурного расширения и конструктивных особенностей данного класса строительных материалов. Единственно возможный способ осуществления надёжного крепления в пустотелых материалах в сравнении со всеми известными типами распорных дюбелей и анкеров. Несущая способность крепления зависит только от прочности материала основания.
Химический анкер BIT-PE обладает повышенной вязкостью, что позволяет при установке анкеров в пустотелые материалы с применением сетчатых гильз оптимально заполнять пустоты, обеспечивая лучшую адгезию с внутренними перегородками, одновременно исключая перерасход состава, снижая стоимость крепления и повышая экономическую эффективность.
При применении металлических сетчатых гильз BIT-MS глубина заделки химического анкера может варьироваться в соответствии с выбранной глубиной заделки резьбовой шпильки. При увеличении глубины заделки несущая способность химического анкера увеличивается.
Преимущества:
- специально разработан для применения в пустотелых материалах (пустотелый кирпич, керамические камни, керамические крупноформатные поризованные блоки POROTHERM, POROMAX, RAUF, BRAER, KERAKAM, RK EFFEKTIVE)
- без ограничений применение в основаниях из легкого и ячеистого бетона, тяжелого бетона и природного камня
- в качестве анкера можно использовать любые металлические резьбовые шпильки, анкерные болты, винты, штифты, анкер-гильзы с внутренней резьбой, арматурные прутки, гибкие связи (в том числе стекло- и базальтопластиковые)
- позволяет выполнять установку анкеров вблизи края конструкции
- не создает напряжения в материале основания
- возможно приложение высоких нагрузок при малых расстояниях между осями креплений и от края конструкции
- цвет состава – красно-коричневый (цвет кирпича)
- нейлоновые коаксиальные картриджи 400 мл
- комбинированные картриджи 165 мл и 300 мл - не требуют специального оборудования, используется стандартный пистолет для силиконового герметика
- каждый картридж укомплектован двумя смесителями
- наиболее экономически выгодный продукт из ассортиментного ряда
- высокоустойчив к агрессивным средам, кислотам и щелочам
- проведены испытания ЦНИИСК им. В.А. Кучеренко
- гарантийный срок эксплуатации 50 лет
Нормативно-разрешительная документация:
- Техническое свидетельство ITB AT-15-6895/2011 (Институт строительной техники)
- Сертификат качества SOCOTEC QUALITE CAZ 0833/1 (Франция)
- Техническое свидетельство Минрегионразвития РФ No 3440-11
- Исследования прочности и деформативности (ЦНИИСК им. В.А. Кучеренко)
- Испытания на морозоустойчивость (ЦНИИСК им. В.А.Кучеренко)
- Сертификат соответствия РОСС GB.АЯ.46.Н64023 (химические составы)
- Сертификат соответствия РОСС GB.АЯ.46.Н64113 (анкерные элементы)
- Свидетельство о государственной регистрации RU.40.01.05.015.E06049.08.12
Время отверждения и время схватывания химического состава
|
Температура основания
(С°)
|
Время схватывания 1
(минуты)
|
Время отверждения 2
(минуты)
|
|
+25
|
5
|
30
|
|
+15
|
9
|
60
|
|
+5
|
20
|
90
|
|
-5
|
40
|
180
|
- анкер устанавливается в отверстие, возможна корректировка его положения
- полное отверждение состава, возможно приложение нагрузки
Геометрические характеристики анкерных креплений при установке в основание из тяжелого бетона В20 (С20/25)
|
Диаметр анкера,
d, (мм)
|
Диаметр отверстия,
d o (мм)
|
Диаметр отверстия в
прикрепляемом конструкционном элементе, df; (мм)
|
Стандартная глубина заделки,
Lo (мм)
|
Максимальный момент затяжки, Tinst (Нм)
|
|
в бетоне
|
в кирпичной кладке
|
|
M8
|
10
|
9
|
80
|
10
|
3
|
|
M10
|
12
|
11
|
90
|
20
|
13
|
|
M12
|
14
|
13
|
110
|
40
|
24
|
|
M16
|
18
|
17
|
125
|
80
|
43
|
|
M20
|
24
|
22
|
170
|
120
|
-
|
|
M24
|
28
|
26
|
210
|
160
|
-
|
Эксплуатационные характеристики анкерных креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25)
|
Диаметр анкера, d (мм)
|
Максимальная
нагрузка*
(кН)
|
Расчетная нагрузка
(кН)
|
Рекомендуемая нагрузка
(кН)
|
Стандартное расстояние от края (мм)
|
Стандартное расстояние между осями анкеров,
Cbw (мм)
|
|
На вырыв (NRk)
|
На срез (VRk)
|
На вырыв (Nc al)
|
На срез (Vcal)
|
На вырыв (Nr)
|
На срез (Vr)
|
На вырыв (Ca,N)
|
На срез (Ca,V)
|
|
М8
|
19,9
|
9,4
|
12,7
|
7,2
|
9,1
|
5,1
|
80
|
80
|
160
|
|
М10
|
27,6
|
15,7
|
12,1
|
12,0
|
8,7
|
8,6
|
100
|
90
|
200
|
|
М12
|
38,1
|
22,0
|
16,8
|
16,8
|
12,0
|
12,0
|
120
|
110
|
240
|
|
М16
|
54,7
|
40,9
|
24,1
|
31,2
|
17,3
|
22,3
|
160
|
125
|
320
|
|
М20
|
84,4
|
64,0
|
38,1
|
48,8
|
27,2
|
34,9
|
200
|
180
|
400
|
|
М24
|
108,0
|
92,4
|
47,6
|
70,4
|
34,0
|
50,3
|
225
|
220
|
450
|
* Несущая способность снижается в случае уменьшения стандартных расстояний от края/ между осями анкеров. Необходимо учитывать соответствующие коэффициенты безопасности (см. технический каталог BIT)
Эксплуатационные характеристики анкерных креплений в основание из кладочных материалов (с применением пластиковых и металлических сетчатых гильз)
|
Диаметр анкера, d (мм)
|
Нагрузка на вырыв (Nr) или срез (Vr) *
(кН)
|
|
Кладка из пустотелого кирпича М150
(20,5 Н/мм2)
|
Кладка из керамических поризованных камней/блоков
(7 Н/мм2)
|
|
М8
|
4,8-18,4
|
3,8-11,55
|
|
М10
|
10,9-30,0
|
5,9-13,7
|
|
М12
|
19,5-24,0
|
9,4-14,5
|
|
М16
|
61,6-70,8
|
-
|
*нагрузки приводятся, как справочные и требуют уточнения в каждом конкретном случае, в зависимости от материала основания, типа сетчатой гильзы и глубины заделки химического анкера.
Подробная информация о всей продукции, условиях эксплуатации и проектирования содержится в техническом каталоге BIT.
Внимание! Химический состав разработан на основе собственной уникальной технологии и является «ноу-хау» компании BIT United Ltd. Все показатели приводятся только для химических анкеров торговой марки BIT. Техническая информация о прочностных характеристиках, несущей способности и коэффициентах безопасности не распространяется на продукцию других производителей.
